兩聯供常見的三種形態
上一篇我們分享了什么是兩聯供的知識，這一期，我們來分享一下兩聯供系統目前常見的三種形態。

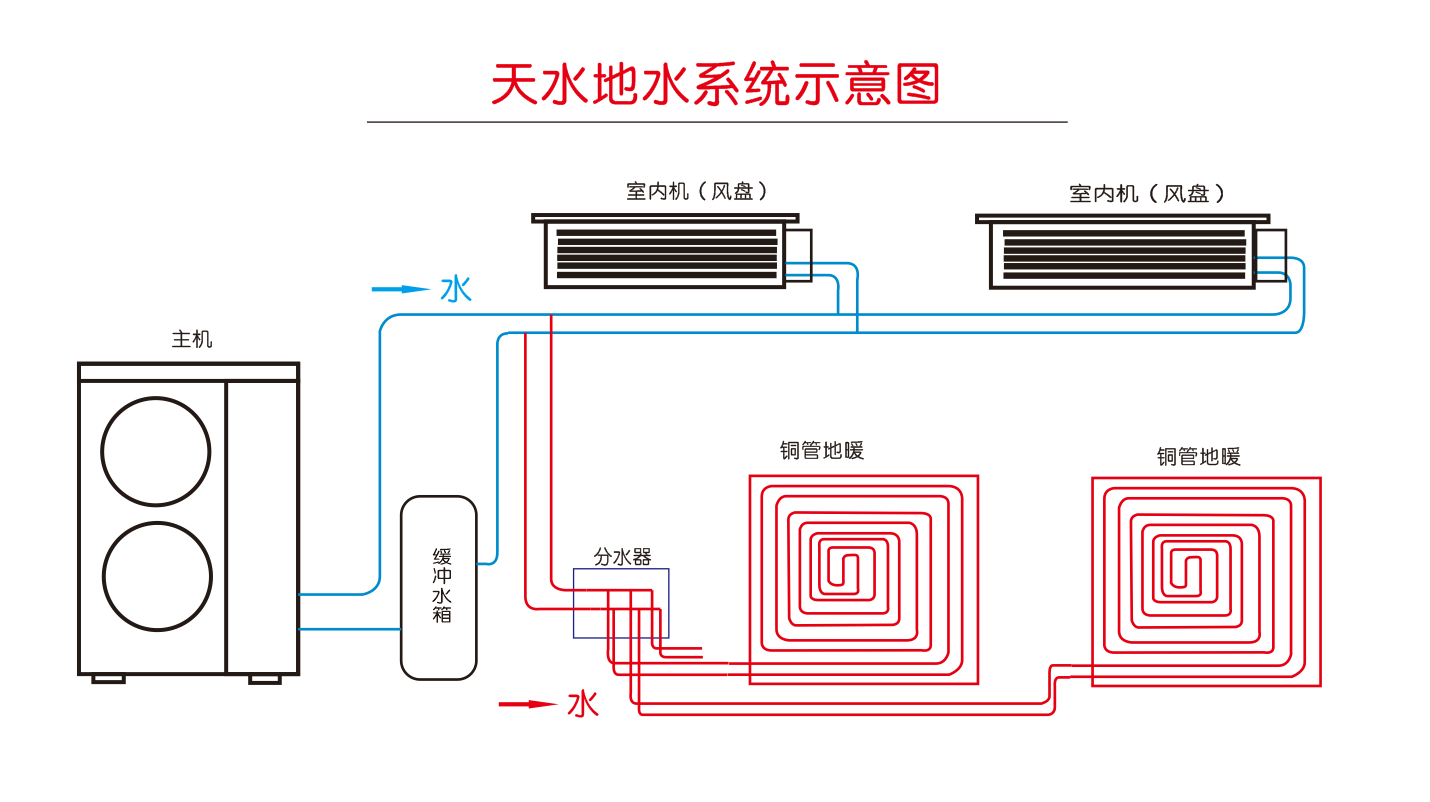

- 天水地水系統
目前常見的天水地水系統，也稱VWV戶式水機系統，和VRV的氟機系統對比，最明顯的就是管道中走的是水，不是氟。
運行模式：
夏季，主機輸出冷水，通過進水管道至室內風機盤管，風機從回風口將室內熱風吸入，通過冷熱交換后，將15-18度的冷風從出風口吹出，同時升溫后的回水通過管道輸至主機，通過主機換熱冷卻后被再次輸出（回水溫差一般為5-8度）。
注：一般氟機空調的出風溫度大概為7-12度，回風溫差約為10度以上。所以水機空調能夠保持室內的濕度，并不像氟機空調那樣強行將室內濕度降低，從舒適度來講水機空調更具有一種良好的體驗效果。
冬季，主機輸出熱水，通過進水管道及分水器，將熱量輸送至地面，同時地暖管及集水器，將室內降溫后的回水通過管道循環到主機，經主機換熱升溫后熱水被再次輸出。
兩聯供地暖系統與傳統地暖系統最大的差別在于，傳統地暖是高溫差低流速，而兩聯供地暖是低溫差高流速，再加上兩者使用的能源不同，兩聯供采暖會比傳統壁掛爐采暖節能至少50%以上。
分類：
目前天水地水演化出了兩種分類類型：
- 雙管并聯式的一次系統；
- 水力模塊式的二次系統。
相對來講雙管并聯的一次系統比較簡單，且造價更低，市場占量較大。而二次系統對于計算水力平衡來講更省力（水力模塊自帶水力平衡）。
兩聯供市場目前還是以天水地水為主。以開利、約克、特靈、麥科維爾四大美系品牌最早進入中國市場，銘仕管道與開利在幾年前就達成戰略合作，聯合推廣鋁塑管兩聯供系統。另外類似格力、海爾、天加等眾多國內知名品牌也紛紛進入水機兩聯供市場。因綠色環保、節能減排等國家政策引導，天水地水兩聯供市場前景廣闊。

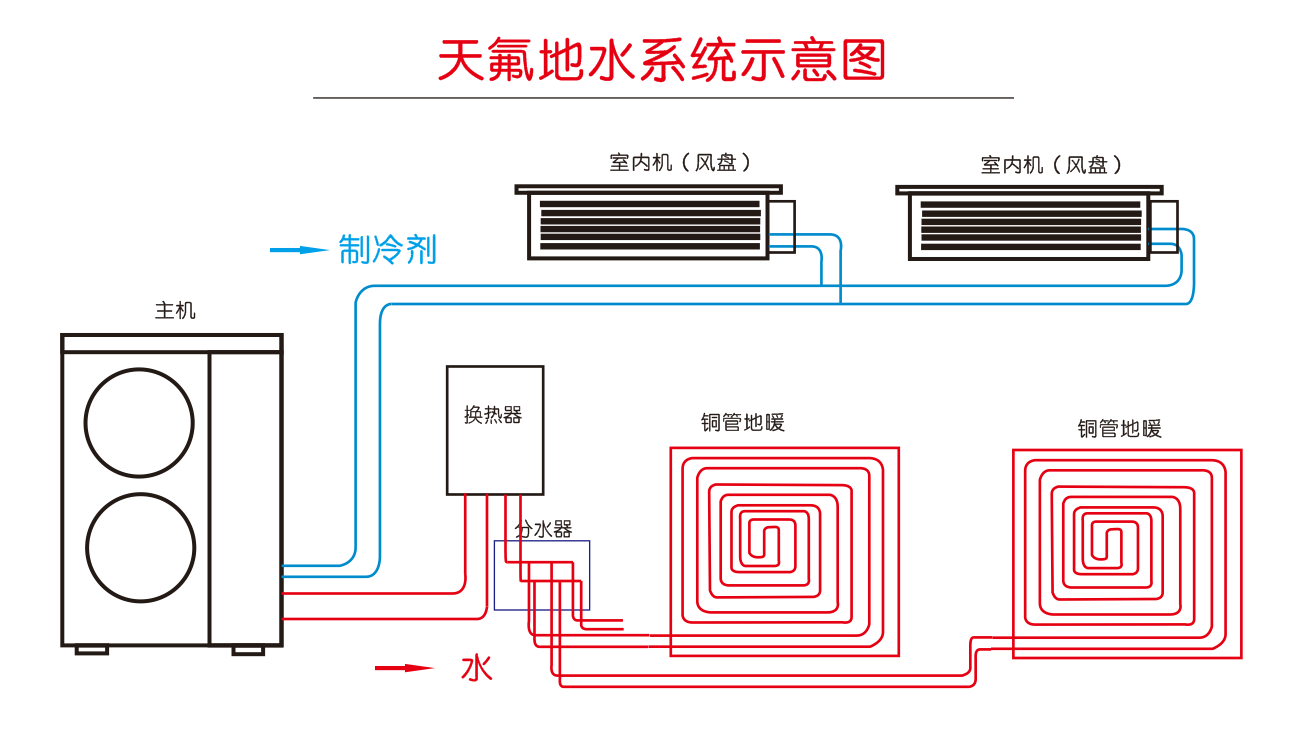

- 天氟地水系統
天氟地水系統是在天水地水系統之后開始推廣的，指兩聯供系統中，夏季用制冷劑制冷，冬季地暖管中走水制熱。
簡單來講，夏季是與氟機中央空調同樣方式制冷，冬季用熱交換器換熱將水加熱后用水為室內供暖。
運行模式：
夏季，主機輸出制冷劑，通過銅管至室內風機盤管，風機從回風口將室內熱風吸入，通過冷熱交換后，將7-12度的冷風從出風口吹出，同時升溫后的制冷劑通過管道輸至主機，通過主機換熱冷卻后被再次輸出（回風溫差一般為10度左右）。
冬季，主機輸出熱水（一體機）或者輸出制冷劑至換熱模塊輸出熱水（分體機），通過進水管道及分水器，將熱量輸送至地面，同時地暖管及集水器，將室內降溫后的回水通過管道送至主機，經加熱升溫后熱水被再次輸出。
分類：
分體機：空調氟機+換熱模塊+天氟地水
一體機：空調氟機（含換熱模塊）+緩沖水箱+天氟地水
目前市場上以分體機為主。主要品牌為約克、日立、東芝等。
天氟地水是在天水地水之后推出的一個系統，有一種無法言表的拼湊感，因此也被眾多水機廠商取笑。實際上，天氟地水的換熱模塊價格也不便宜，一個換熱模塊的價格已經超過了進口壁掛爐的價格，或者說幾乎能夠安裝一套國產地暖了。所以，如果換熱模塊的價格下不來，那么最終天氟地水還只能是個小眾產品。

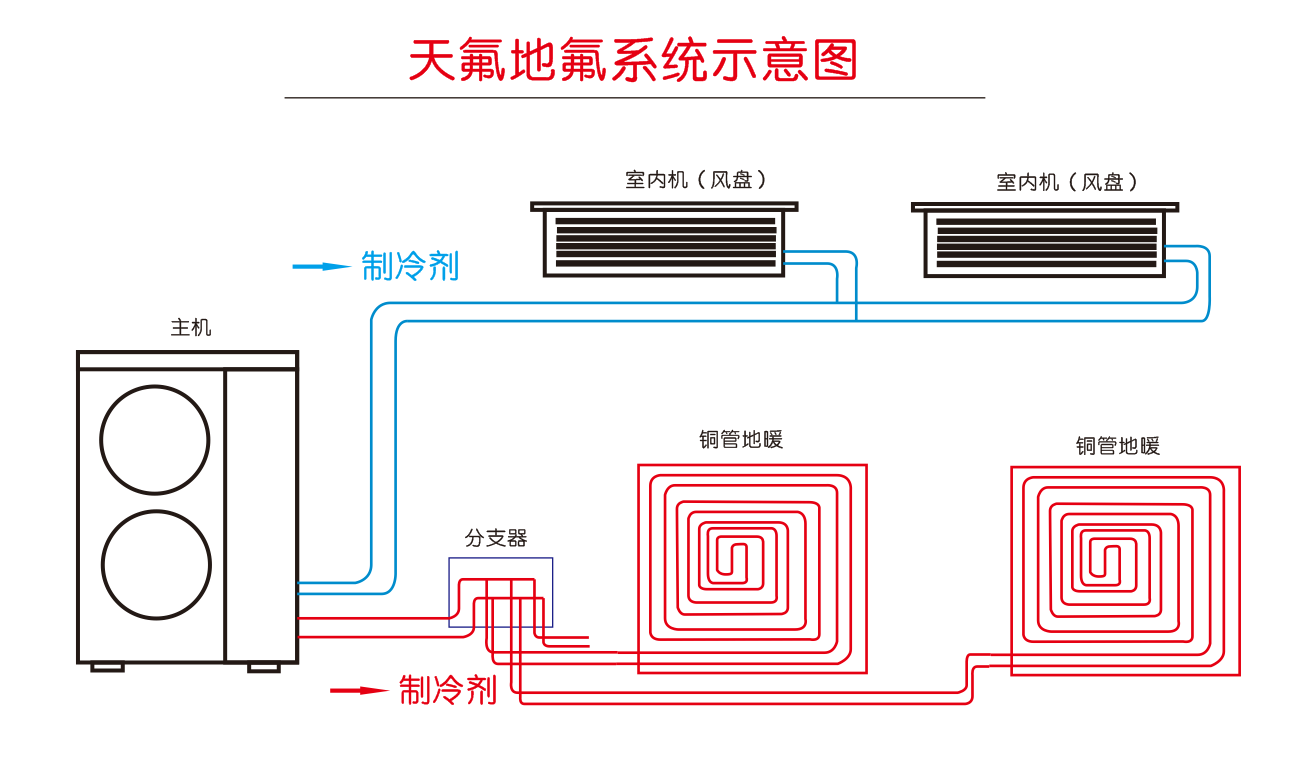

- 天氟地氟系統
天氟地氟是指兩聯供空調系統中，夏季頂部的室內機風盤以制冷劑（氟）制冷，冬季地板中的管道走的也是以制冷劑（氟）進行制熱，也稱全氟系統。
運行模式：
天氟地氟由氟機VRV空調+末端系統（室內風盤、地暖銅管）+控制系統組成。
夏季，VRV空調主機輸出高冷制冷劑經室內風盤將7-12度的冷風吹出，同時回風口將室內熱量通過銅管將傳輸至主機并排出至室外（回風溫差一般為10度以上）。
冬季，VRV空調主機輸出高熱制冷劑，經分支器進入地暖銅管中，將熱量由下而上傳遞到室內空間進行供暖。
天氟地氟這套系統簡單粗暴，它為了降低氟和水交換產生的能耗，直接用氟進入地板下
的銅管進行供暖，減少了能量損耗，加快了制熱速度。
不過這種為了差異化而設計的系統略顯過激，在高泄漏隱患和高溫烘烤家具這些缺點中，此設計在市場中反映平平，主流品牌推出這套系統的廠商非常少，導致目前兩聯供市場銷量百分比以個位數存在。
注：文章中的數據、數值查詢于網絡，公司只是分享，不對以上數據、數值負責。各位如果對于兩聯供系統有興趣的，可以關注或者保存我們的網址，兩聯供知識分享連載將會持續更新。
