兩聯供系統的設計——安裝篇之風盤
兩聯供知識連載前八期，我們分享了兩聯供的基礎知識及設計方案等內容，接下來將分享安裝類的內容。我們將系統中的重要部件單獨整理出來，以供大家選擇及安裝時，應該引起注意的事項，今天先分享風盤。
風盤全稱：空調風機盤管，也稱室內機。與VRV氟機中央空調類似，只不過水機兩聯供風盤走的是水。風盤是整個制冷系統的末端組件，主機將水制冷，通過管道傳輸至風盤并將冷風吹出至室內，同時回風口將室內的熱量通過回水升溫帶走，系統運行就是這樣循環往復的過程。
風盤除了眾所周知的功率問題外，還有其它需要注意的事項：
1.噪音：風盤內有電機及風扇，運作時會發出一定的噪音，所以我們就需要選擇靜音電機及高精度的風扇，這樣可以適當降低風盤運行中的噪音。同時電機又分定頻和變頻，定頻就如同老式的電風扇，有若干個檔位，比如低風、中風、高風，而變頻則可以從1-100%隨意進行設定。
風在吹出過程中，遇到的阻力越大，噪音也就會越大，所以復式吊頂就需要注意不能阻擋出風口，另外側出風盡量不要改下出風，否則會影響制冷效果，同時還增加噪音。
?。?震動：在電機及風扇運行中，有一定的震動，需要在兩個方面進行減震處理。

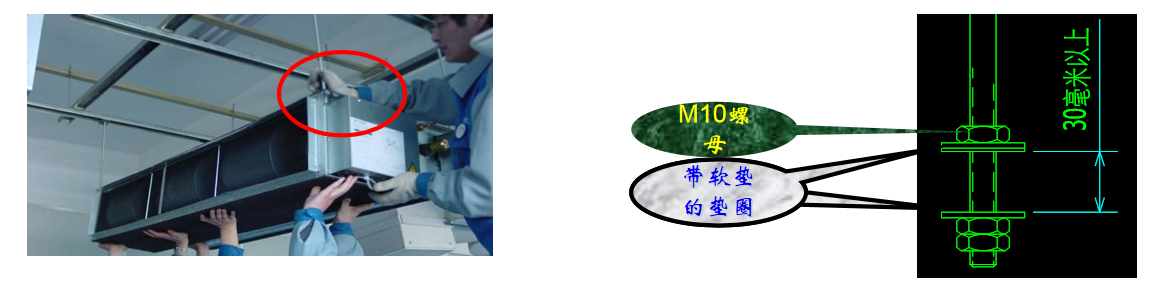

第一個方面是風盤與吊桿連接處上下兩層都需要加減震橡膠墊，如下圖：
四根吊桿都需要按圖增加橡膠墊，同時吊桿下部需要兩顆螺紋并緊，防止風盤因震動而松動脫落。

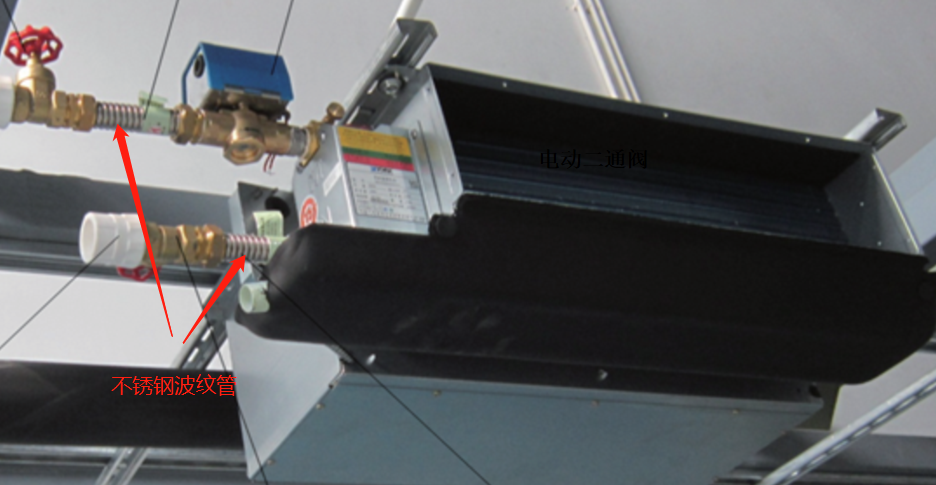

第二個方面是風盤與支管的連接處，需要用不銹鋼波紋管進行減震連接，否則風盤的震動會通過支管傳遞到整個管道系統中。

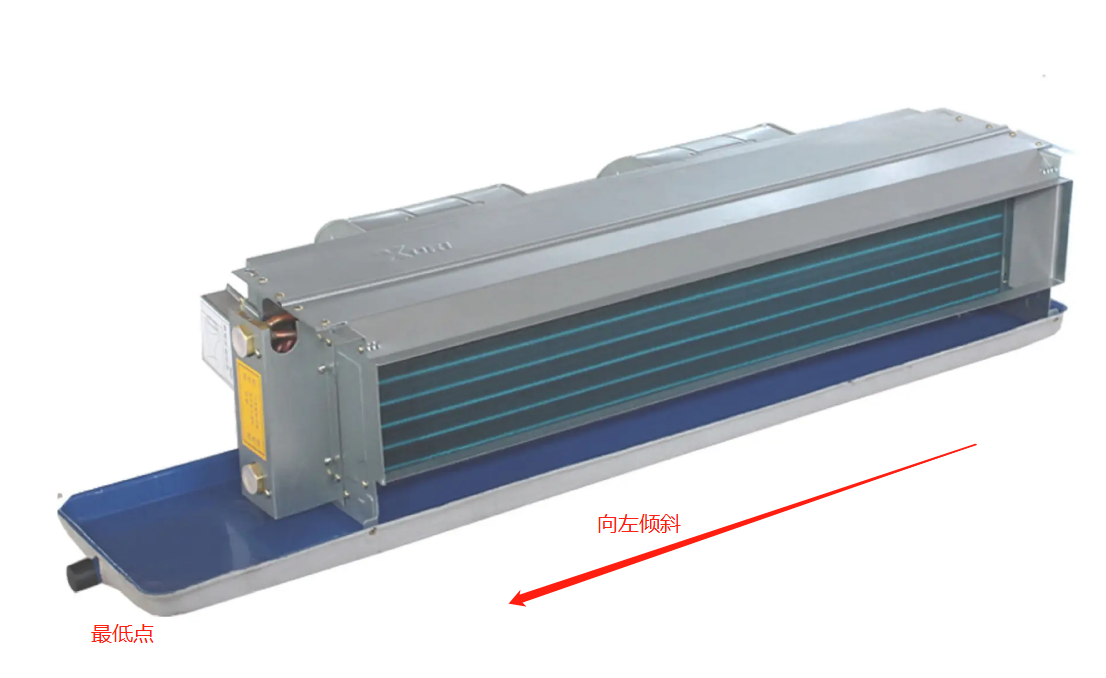

3.冷凝水：為了能讓冷凝水順暢排出，風盤在安裝時需要向排水口傾斜，如下圖：
就如同壁掛式空調一樣，如果沒有一定的傾斜度，冷凝水排水不暢，會被風扇吹出。
風盤在經過多年的使用，又不斷研發，推出了很多種類：

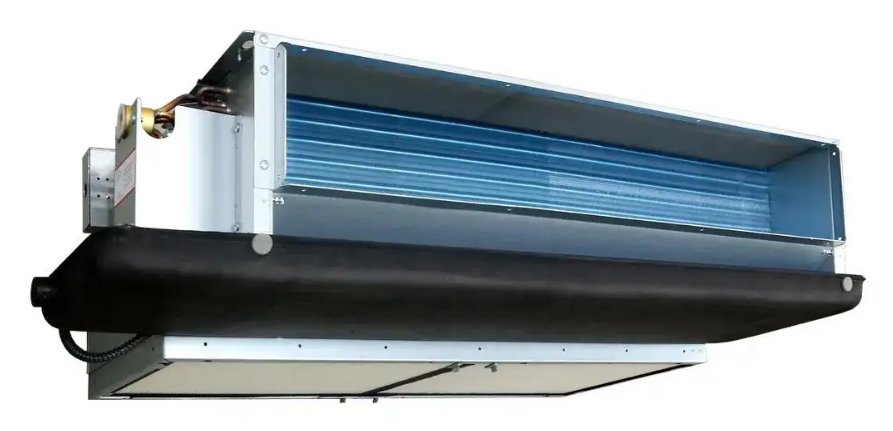

超薄型——為了減少層高占用，超薄型風盤將厚度減少到了20CM以內，完成面約在24CM左右，這樣相較于傳統風盤完成面30CM，節省了6CM的層高占用，雖然價格比普通風盤要高，但個人強烈推薦使用；
提升泵型——普通的風盤排水都需要有一定的斜度，通過自流形式排水，這樣就會造成排水管系統最低點嚴重占用層高（一般高度都在35CM以上），而帶有提升泵的風盤，因?yàn)橛刑嵘锰峁┡潘畡?dòng)力，排水管系統不需要太過傾斜，能很大程度減少層高的占用。但同樣也存在缺點，提升泵也是電機，存在一定的使用壽命，且比其它泵更容易損壞，所以提升泵型的風盤除非在層高實在太低的情況下使用，常規樓層不太建議，當然這只是個人觀點，還請廣大業主自行選擇。
風盤的大致內容就先分享到這里，下期我們繼續分享兩聯供系統中的管道、地暖、緩沖水箱、主機等重要部件，還請大家持續關注。
